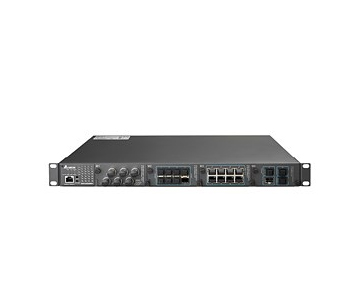

產品介紹

  產品特色
  IPv6 網絡地址與相鄰節點探索方便使用于大型網絡架構
  第3層網絡路由功能，可將大型局域網絡中各個子網互相進行通訊與數據交換
  DHCP自動派送IP地址網絡便利于IP管理
  DHCP option 82 中繼功能可將客戶端信息加入請求傳送給DHCP主機
  VLAN Unaware: 支持特定 VLAN unaware IED電力設備正確接收帶有優先級標簽的封包
  Q-in-Q double VLAN技術用于多層VLAN傳送應用
  SNMP v1/v2c/v3用于實時遠程管理網絡設備
  支持SCADA或其他工業設備以EtherNet/IP與MODBUS TCP協議進行管理與監控
  Redundancy RING 與 Redundancy CHAIN 特有高階冗余多環網技術，網絡斷線自愈時間小于30ms
  STP/RSTP/MSTP建構冗余環網,以確保網絡傳輸可靠度
  QoS(IEEE 802.1p)與TOS/DSCP優先處理對延遲時間敏感的應用
  IEEE 802.1Q與 GVRP優化網絡規劃
  高階 DoS/DDoS 攻擊自動防御機制
  高級網絡安全機制–IEEE 802.1X, SSH, TACACS+, HTTPS與SNMP v3
  IEEE 802.3ad 聯機聚集協議以增加聯機帶寬
  IEEE 1588v2 PTP (Precision Time Protocol)自動進行網絡設備時間超高精確同步化與校時
  Broadcast/Multicast/Unknown Unicast風暴控制以改善網絡傳輸質量
  Loopback-detection防止網絡循環風暴癱瘓網絡，自動關閉發生網絡循環的端口
  Cable diagnostic可自動檢測雙絞線線路質量，并定期回報狀態
  智能型Access Control List功能(ACL)
  每端口MAC過濾功能以防未授權MAC進行非法存取
  以IGMP與GMRP對L2 multicast封包進行過濾與管理
  RMON群組1,2,3,9( 歷史記錄 , 數據統計 , 警報及事件 )改善網絡監控時流量占用
  Port mirroring可1對多進行端口鏡像用來監控封包
  多種設定參數更新方式，TFTP, HTTPS與 HTTP
  SFP光纖模塊DDM診斷功能
  自動警報通知，可經由email, 繼電器輸出，Syslog &SNMP trap 發出
  兼容EtherNet/IP, Profinet, CC-Link IE與DNP 3.0等工業通訊協議

  技術規格
  標準
  協定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3z 1000Base-X
  IEEE 802.3ae 10Gigabit
  IEEE 802.3x Flow Control
  IEEE 802.1D Spanning Tree Protocol
  IEEE 802.1w Rapid Spanning Tree Protocol
  IEEE 802.1s Multiple Spanning Tree Protocol
  IEEE 802.1p Class of Service, Priority Protocols
  IEEE 802.1Q VLAN Tagging
  IEEE 802.1AD VLAN Q-in-Q
  IEEE 802.1X Port Authentication
  IEEE 802.3ad LACP Aggregation
  IEEE 802.1AB Link Layer Discovery Protocol

  交換技術
  儲存并傳送
  IEEE 802.3x 全雙工流量控制，半雙工背壓流量控制

  界面
  Gigabit Ethernet 端口
  - RJ45端口：10/100/1000Base-T，自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測
  - M12端口：A-coded 8-pin( 母) 接頭；自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測
  通訊接口模塊插槽
  - 插槽M1、M2 與M3: 8 端口10/100/1000Base-T RJ45 或8 100/1000Base-SFP 或6端口10/100/1000Base-T M12 模塊型號
  - 插槽M4: 4 端口1000Base-SFP 模塊型號
  控制端口
  - RS-232（RJ45 界面)
  警報輸出(DO)
  - 1組干接點（Normal Open），1組干接點（Normal Close），最大承受電流1A @ 24VDC
  - 重置按鍵1組

  效能
  交換能力：128Gbps，線性，無阻塞傳輸
  交換轉換率：41.7Mpps
  MAC地址列表：32K
  封包暫存容量：32M bits
  Flash 內存：128M bits
  DRAM 容量：1G bits
  IGMP Multicast群組：128
  最大VLAN數：4096
  服務質量(QoS)：8 個優先權隊列
  DHCP主機：512 IP 地址
  巨型封包：10K Bytes

  網絡管理
  Layer 3 路由：RIP、VRRP v2/v3
  管理功能：STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP Query v1/v2, GVRP, VLAN, VLAN Q-in-Q, VLAN unaware, SSH, DNS, HTTP, HTTPS, RADIUS, TACACS+, SNMP v1/v2c/v3, SNMP Traps, TFTP, RMON, LLDP, DHCP Server/Client, DHCP Relay Option 82, Telnet, Syslog, SMTP, SNTP Server/Client, IPv6, MODBUS TCP, EtherNet/IP
  使用者安全與認證：MAC/IP/TCP/UDP 過濾, HTTPS, SSH, 802.1x, TACACS+, SNMP v3   設定接口：Web Browser, Cisco-like Telnet CLI , RJ45 Console, SNMP
  MIB： MIB II, Bridge MIB, SNMP MIB, Ether-like MIB, Q-Bridge/P-Bridge MIB, IF MIB, Traceroute MIB, TCP MIB, UDP MIB, IP MIB, RMON Group 1,2,3,9, Delta Private MIB

  電源需求
  輸入電壓：2 組 100 ~ 240VAC / 125 ~ 370VDC (Tested @ 100 ~ 240VAC)
  最大輸入電流：1.3A
  電流過載保護：內建，最大承受電流6.3A
  反極性保護：內置(VDC輸入)

  機構規格
  外殼：IP30強固金屬
  尺寸：44 mm(高) x 440 mm(寬) x 325 mm (深)
  重量：6,600g
  安裝方式：19"機架式

  環境
  工作溫度：40℃ ~ 85℃(-40℉ ~ 185℉)
  儲存溫度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度：5% ~ 95%(無凝結)

  認證
  安全規范：UL 60950-1, IEC 60950-1, CCC
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55022(CISPR 22), EN 55032
  電磁耐受(EMS)：IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11
  電力變電站自動化：IEC 61850-3, IEEE 1613
  鐵道：EN 50121-4
  沖擊：IEC 60068-2-27
  自由跌落：IEC 60068-2-32
  震動：IEC 60068-2-6
  Hi-Pot：1.5KV
